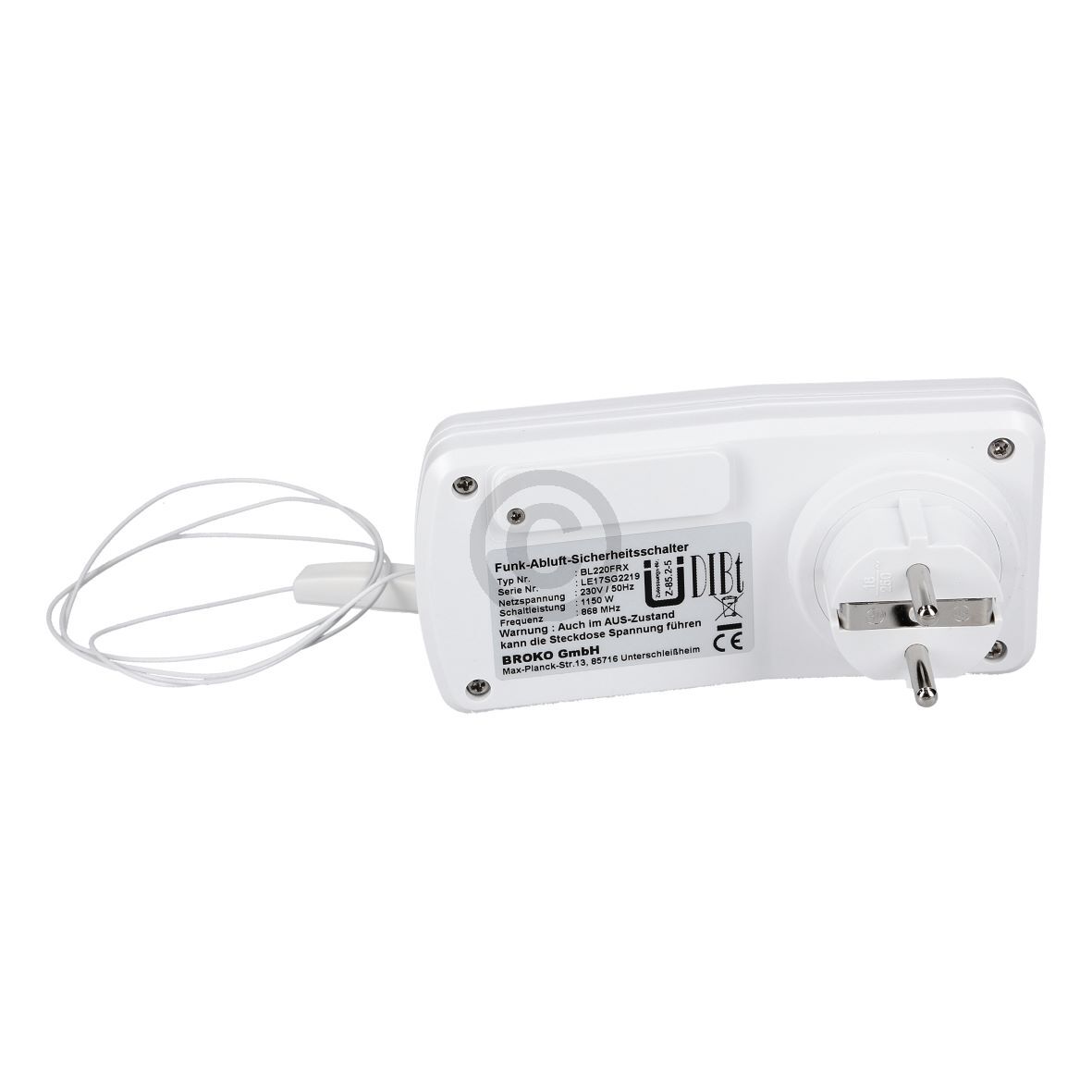

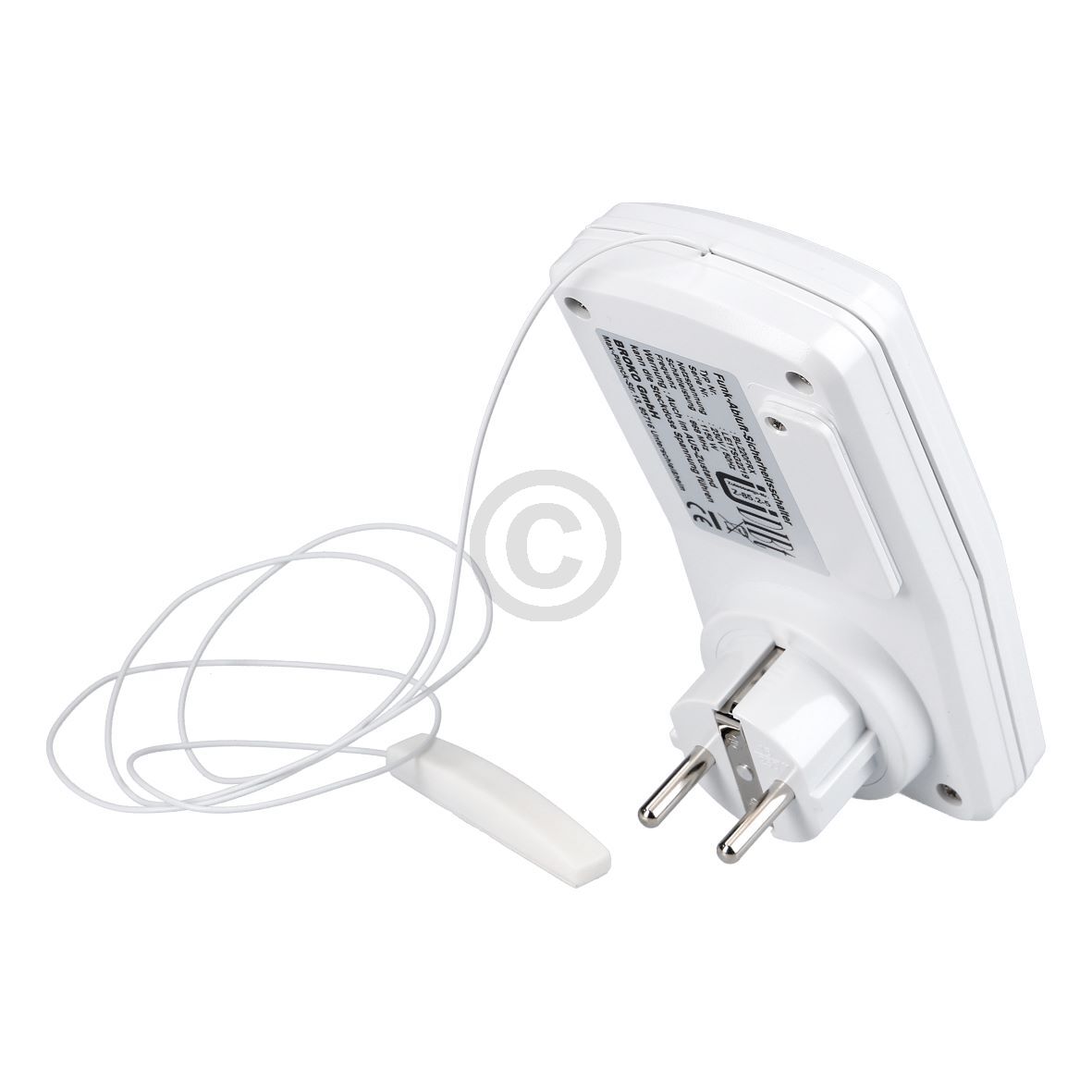

Dieser Fensterkontaktschalter mit montierter Außenantenne ersetzt Broko BL220FRX und BL220FARX . Die Kombination mit bereits installierten Geräten der BL220XXX Serie mit 868MHz ist uneingeschränkt möglich.
Funk-Empfänger mit montierter Außenantenne, Steckdosenversion, DIBt zugelassen:
Der BL220FRX (v2) ist ein zusätzlicher Empfänger mit ext. Antenne des modularen Abluftsystems BL220F (mit DIBt Zulassung). Er kann als Ergänzung zum BL220F, BL220Fi oder BL220DDa/DDu eingesetzt werden und ein weiteres Abluftgerät (z.B. Lüftung) neben der Dunstabzugshaube steuern. So steuert der eine Sender des BL220F/Fi gleichzeitig z w e i Empfänger-Geräte, ohne dass ein weiterer Fenstersender benötigt wird.
Dazu muss lediglich die Kodierung des BL220FRX (v2) an die des bestehenden Senders des BL220F/BL220Fi angepasst werden. Nach einer erneuten Testphase des neuen Empfängers mit dem bestehenden Sender, können die zwei Empfänger reibungslos nebeneinander von einem Sender gesteuert werden.
Dabei folgt der BL220FRX (v2) demselben Funktionsprinzip wie der Empfänger des BL220F (v2) und bietet somit dieselben Vorteile, sowie dieselbe Sicherheit.

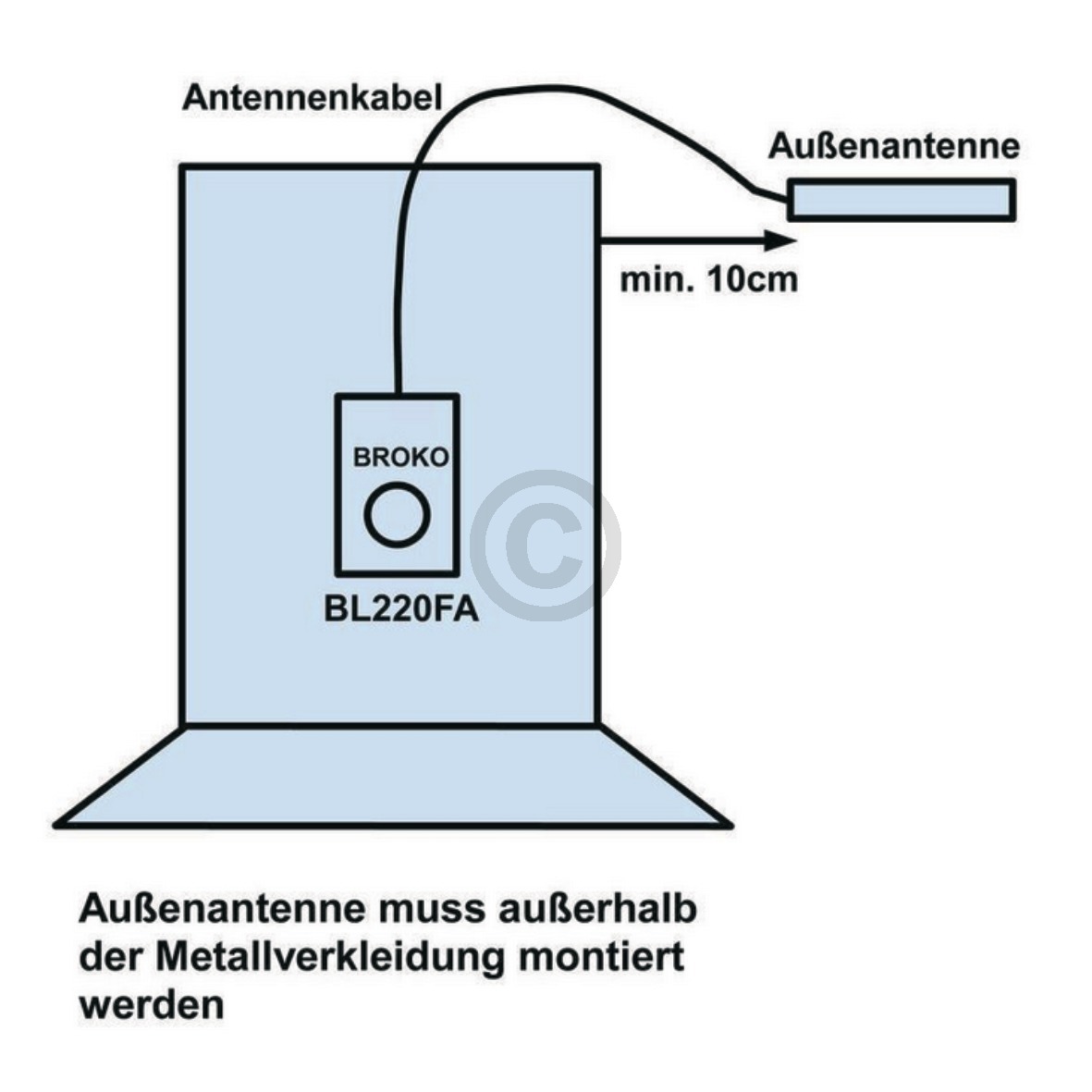

Dank seiner externen Antenne kann der BL220FRX auch hinter einer Metallverkleidung montiert werden. Dies ist so zu gestalten, dass die Außenantenne aus der Metallverkleidung herausgeführt wird und außerhalb dieser montiert wird (z.B. an der Decke).
--- INBETRIEBNAHME:
Montage des Sicherheitsbügels (Umstecksicherung): Bevor Sie den Funk-Schalter in die Steckdose stecken, muss der Stecker Ihres Abluftgeräts in den Funk-Schalter gesteckt und mit der Umstecksicherung abgesichert werden (anders hat der Schalter keine Funktion!)
Die Umstecksicherung dient dazu, ein versehentliches Umstecken des Abluftgeräts in eine nicht gesicherte Stromquelle zu verhindern. Es ist ein wichtiger Sicherheitsfaktor und ist gesetzlich vorgeschrieben. Legen Sie den Sicherheitsbügel über den eingesteckten Stecker und befestigen Sie diesen mit den beiliegenden vier Schrauben (zwei Kunststoffschrauben und zwei Metallschrauben)
Wichtig!! Der Funk-Abluft-Sicherheitsschalter funktioniert nur mit eingeschraubten Sicherheitsbügel.
Stecken Sie den Funk-Schalter in die Steckdose.
Drücken Sie die "Test"-Taste am Funk-Sender und der Testvorgang für den Funk-Sender mit dem Empfänger beginnt. Während des Testvorgangs, der ca. 1 Minute dauert, blinkt am Funk-Sender die grüne LED und am Empfänger blinkt die Anzeige abwechselnd rot-grün.
Wichtig!! Falls der Testvorgang nicht gestartet wird (grüne Diode blinkt nicht), kontrollieren Sie die Polarität und den Ladezustand der eingelegten Batterien.
Nach beendetem Testdurchlauf leuchtet die Anzeige am Funk-Schalter grün (der Betrieb der angeschlossenen Dunstabzugshaube ist damit freigegeben) und die Leuchtanzeige am Funk-Sender signalisiert alle 10 Sekunden durch kurzes blinken die Sendung eines Steuersignals.
Nach dem Schließen des Fensters wird das Senden des Steuersignals abgebrochen (grüne LED am Sender blinkt nicht mehr) und der Funk-Schalter unterbricht nach ca. 30 Sekunden Nachlaufzeit die Stromzufuhr zum Abluftgerät.
Sobald das Fenster geöffnet wird, beginnt der Funk-Sender wieder die Steuersignale zu senden und der Funk-Schalter gibt die Steckdose wieder frei.
Wichtig!! Achten Sie bitte drauf, dass der Funk-Schalter nicht durch eine Metallverkleidung abgeschirmt ist - dies kann die Funktion des Schalters stören (Steuersignale vom Funk-Sender können nicht empfangen werden).
--- TECHNISCHE DATEN:
Stromversorgung: 230 V / 50 Hz
Schaltleistung: 1150 W
Leistungsaufnahme: 3 W
Sendefrequenz: 868 MHz
Schaltabstand Gehäuse/Magnet: 5 bis 10 mm
--- LIEFERUMFANG:

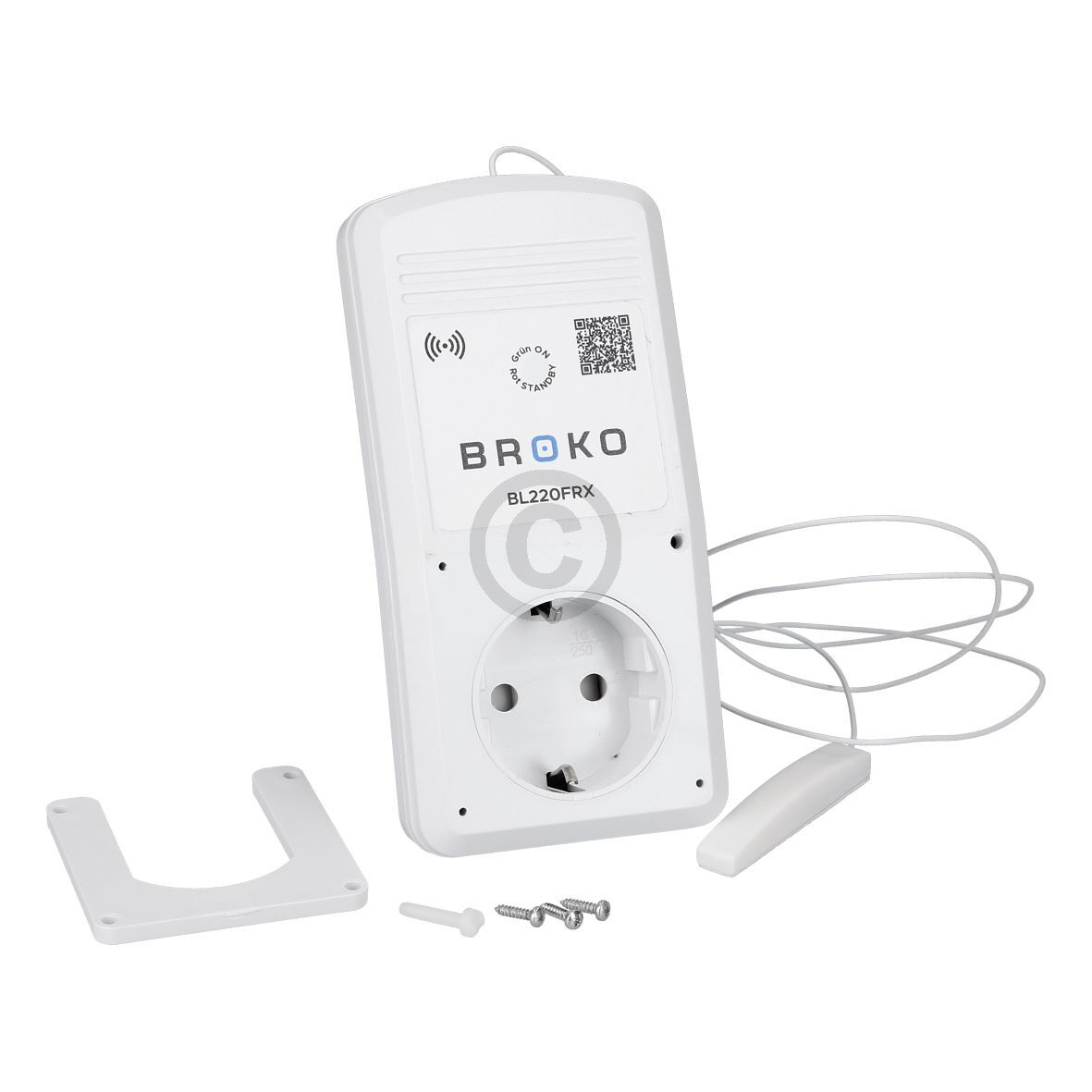

1 x Funk-Sicherheitsschalter Empfänger, 1 x Sicherheitsbügel, 1 x Montage- / Bedienungsanleitung, 1 x M3x15mm PA One-Way Schraube und 3 x 2,2x9,5mm Metallschraube
| Länge: | 135 mm |
| Breite: | 75 mm |
| Höhe: | 65 mm |
| Geschlecht: | Unisex |
| Altersgruppe: | Erwachsene |
| Gewicht: | 178 g |
