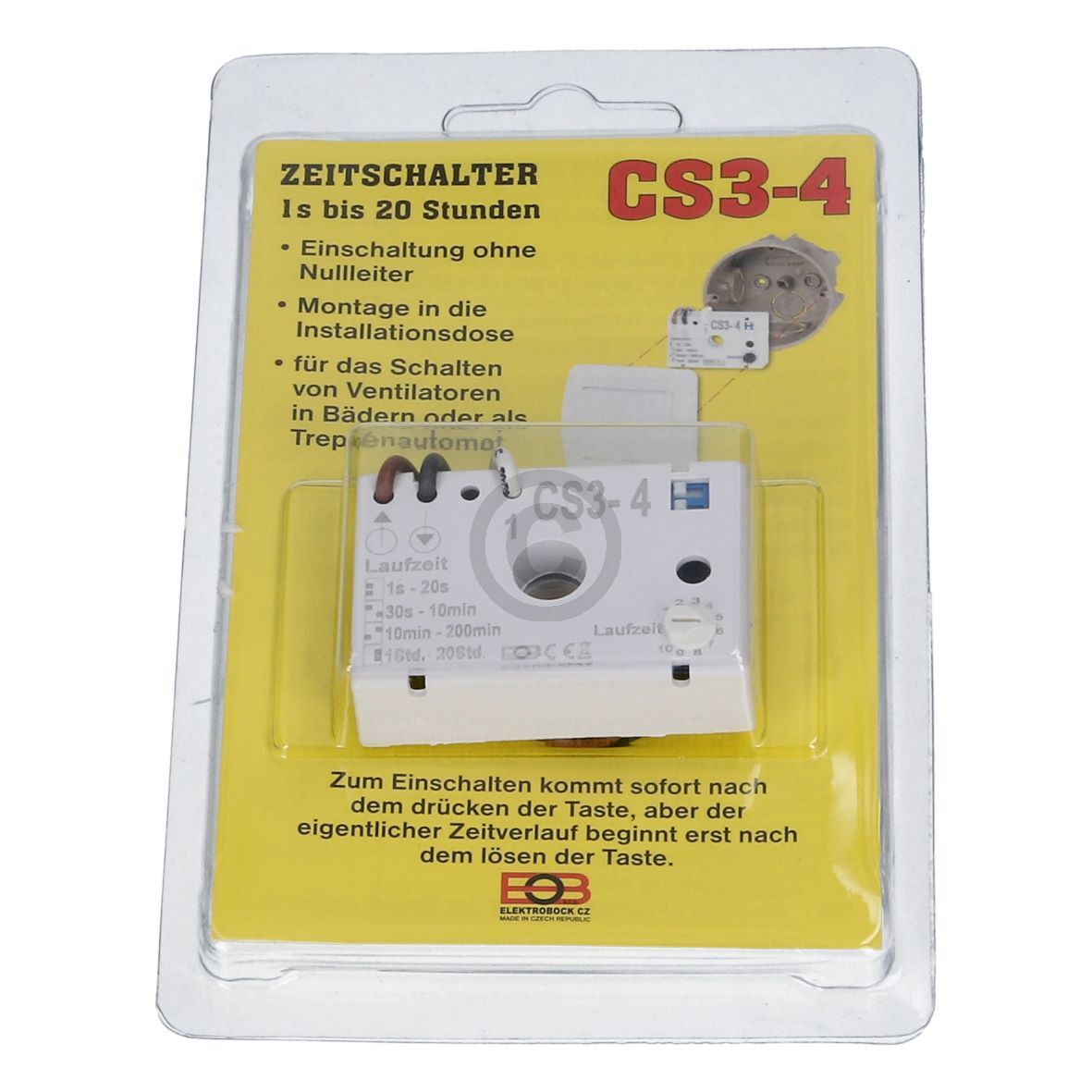

Zeitschalter Nachlaufrelais CS3-4 Unterputz für Badventilator oder als Treppenautomat

Zur Montage in die Installationsdose. Angeschlossen ohne Null-Leiter.
CS3-4 ist für die Betätigung der Widerstand- bzw. der Induktionsbelastung (Ventilatoren) mit einer Zeitverzögerung geeignet. Zum Einschalten kommt es sofort nach Drücken der Taste, aber der eingestellte Zeitverlauf beginnt erst nach dem Lösen der Taste.

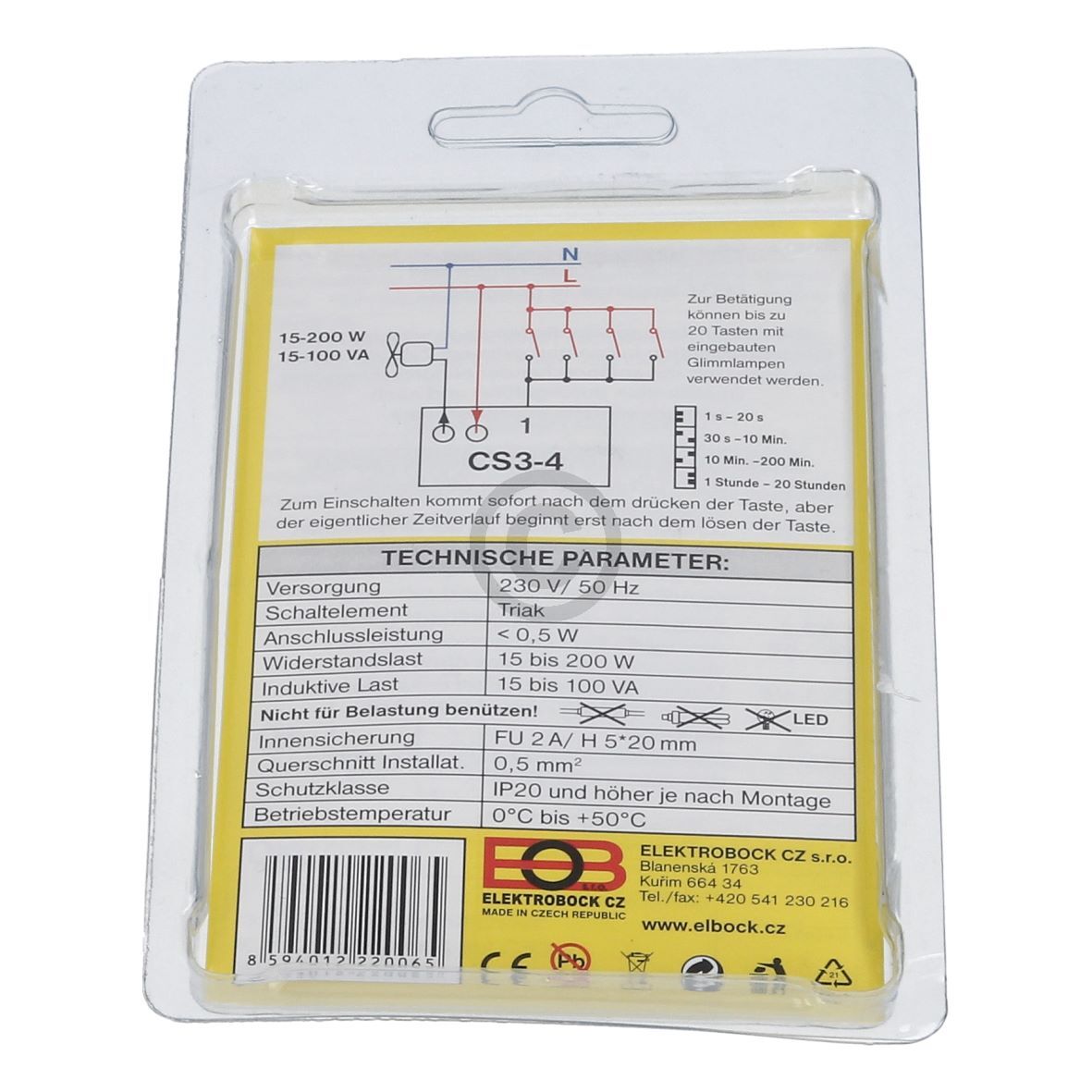

TECHNISCHE DATEN:
- Speisung: 230, 0 V / 50 Hz
- Befestigungstyp: Unterputz
- Montage ohne Null-Leiter: ja
- Ohmsche Last: 15 W bis 200 W
- Induktive Last: 15 VA bis 100 VA
- Stromverbrauch: 1 W
- Schaltelement: Triac
- Einstellbare Zeit: 1 s bis 1200 min
- Sicherung: ja (FU 2 A/ H 5*20 mm)
- Schutzart: IP20
- Arbeitstemperatur: 0 °C bis 50 °C
ZEITEINSTELLUNG:
Ist linear, im Bereich von 1s bis zu 20 Stunden möglich. Die Grobeinstellung erfolgt mit einem Kleinstumschalter gemäss beiliegender Tabelle, die Feineinstellung dann über einen Trimmer mit einem Schraubenzieher.
Durch die angewendete Spezialschaltung wird eine langfristige Stabilität der Zeiteinstellung unabhängig von der Zeit, der Umgebungstemperatur sowie der Speisespannung gewährleistet.
