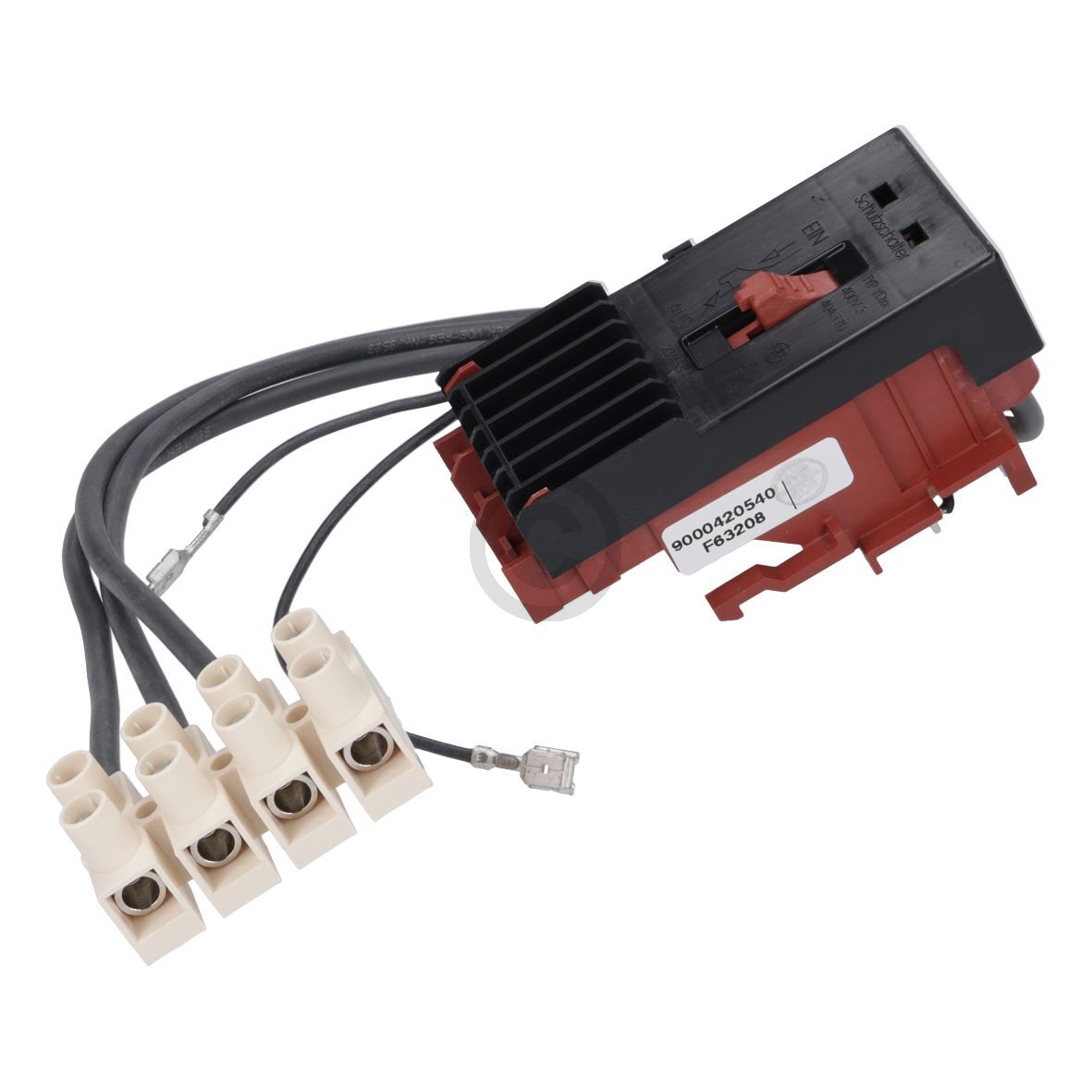

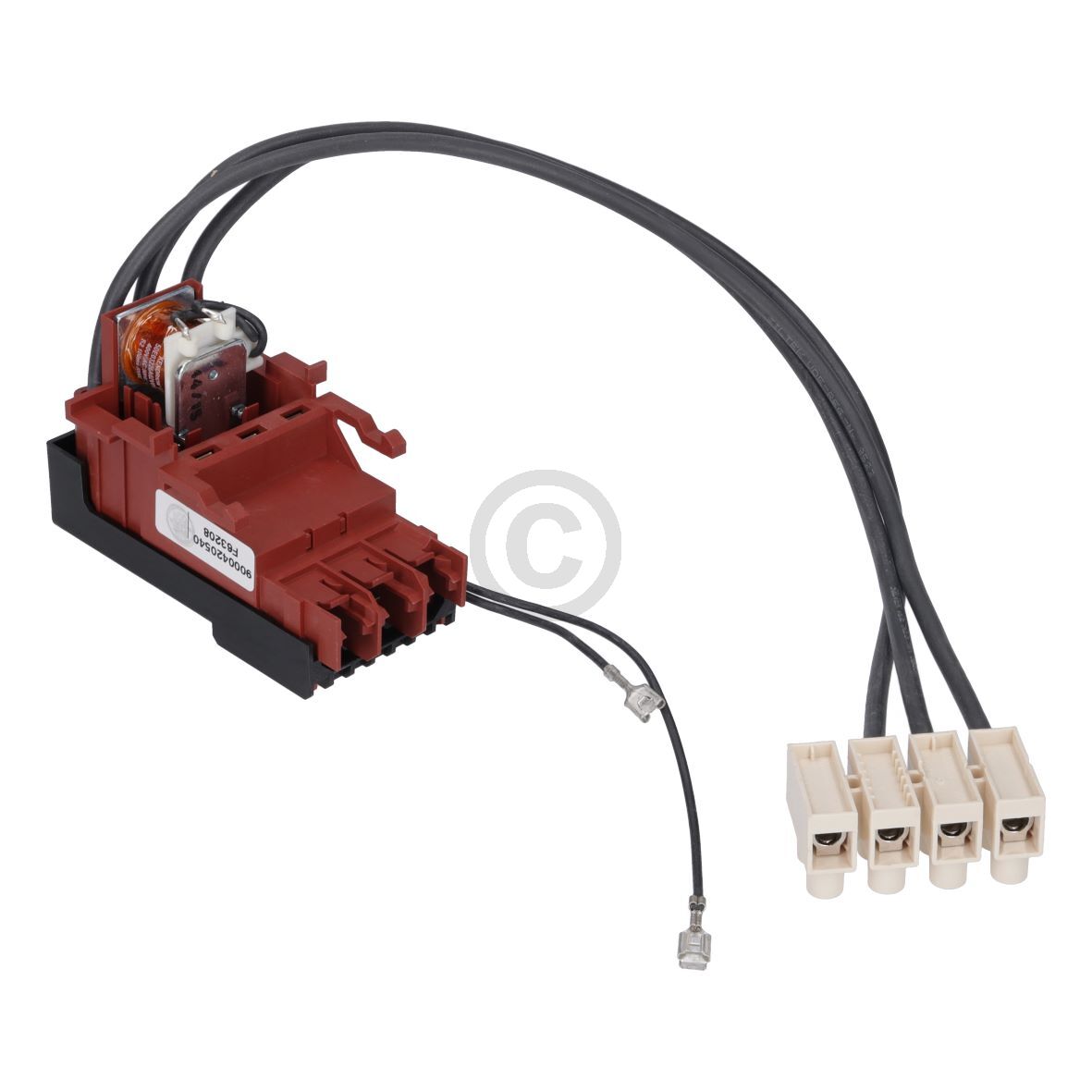

Schaltelement 12-27 KW mit Druckfeder, Anschlußleitungen und Klemme.

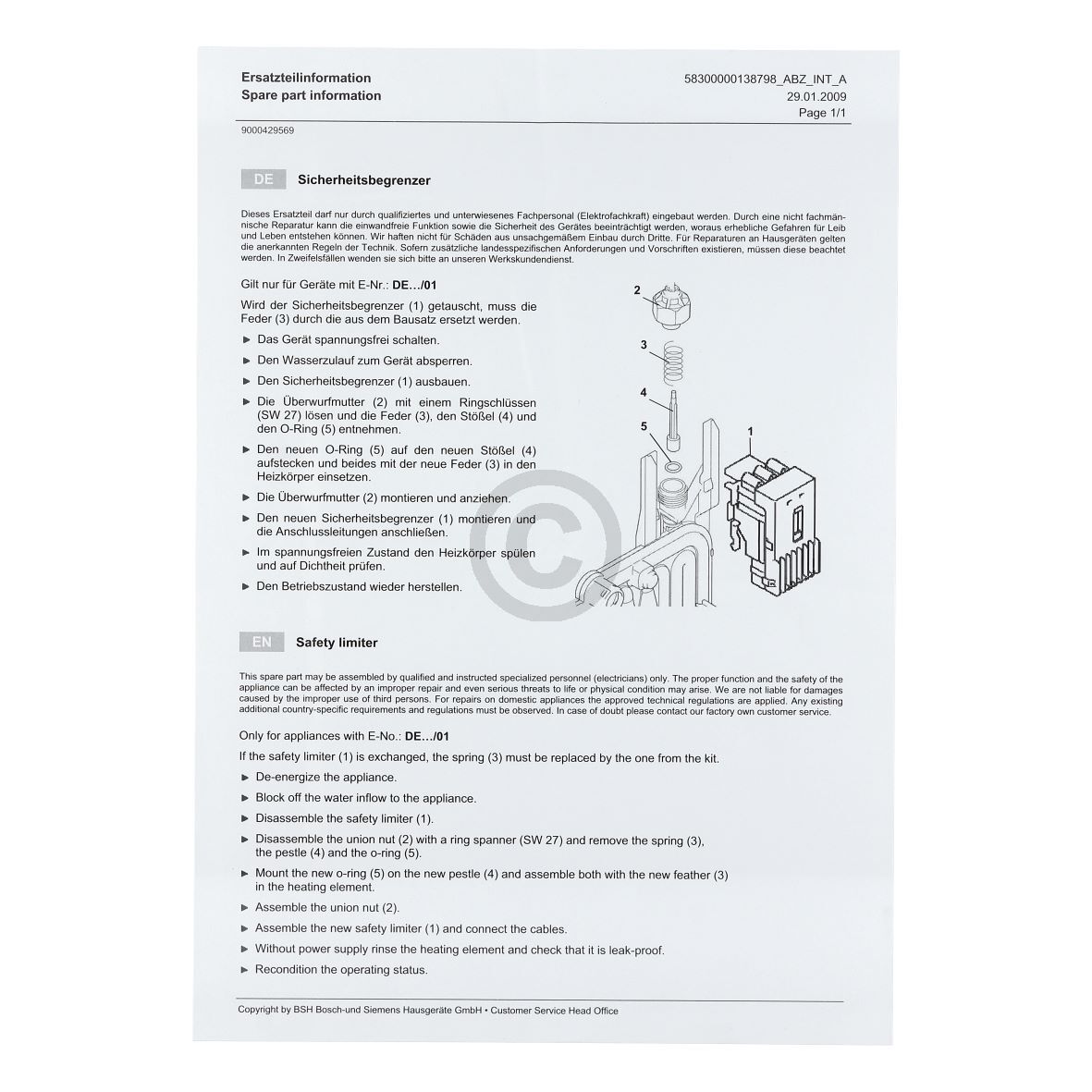

Für Geräte mit E-Nr.: DE…/01 gilt folgendes:
Wird der Sicherheitsbegrenzer getauscht, muss die Feder durch die aus dem Bausatz ersetzt werden.
Das Gerät spannungsfrei schalten.
Den Wasserzulauf zum Gerät absperren.
Den Sicherheitsbegrenzer ausbauen.
Die Überwurfmutter mit einem Ringschlüssel (SW 27) lösen und die Feder, den Stößel und den O-Ring entnehmen.
Den neuen O-Ring auf den neuen Stößel aufstecken und beides mit der neuen Feder in den Heizkörper einsetzen.
Die Überwurfmutter montieren und anziehen.
Den neuen Sicherheitsbegrenzer montieren und die Anschlussleitungen anschließen.
Im spannungsfreien Zustand den Heizkörper spülen und auf Dichtheit prüfen.
Den Betriebszustand wieder herstellen,
| Marke | Nr | Modell | Typ |
|---|
| Länge: | 108 mm |
| Breite: | 71 mm |
| Höhe: | 58 mm |
| Farbe: | mehrfarbig |
| Material: | Hybrides Material |

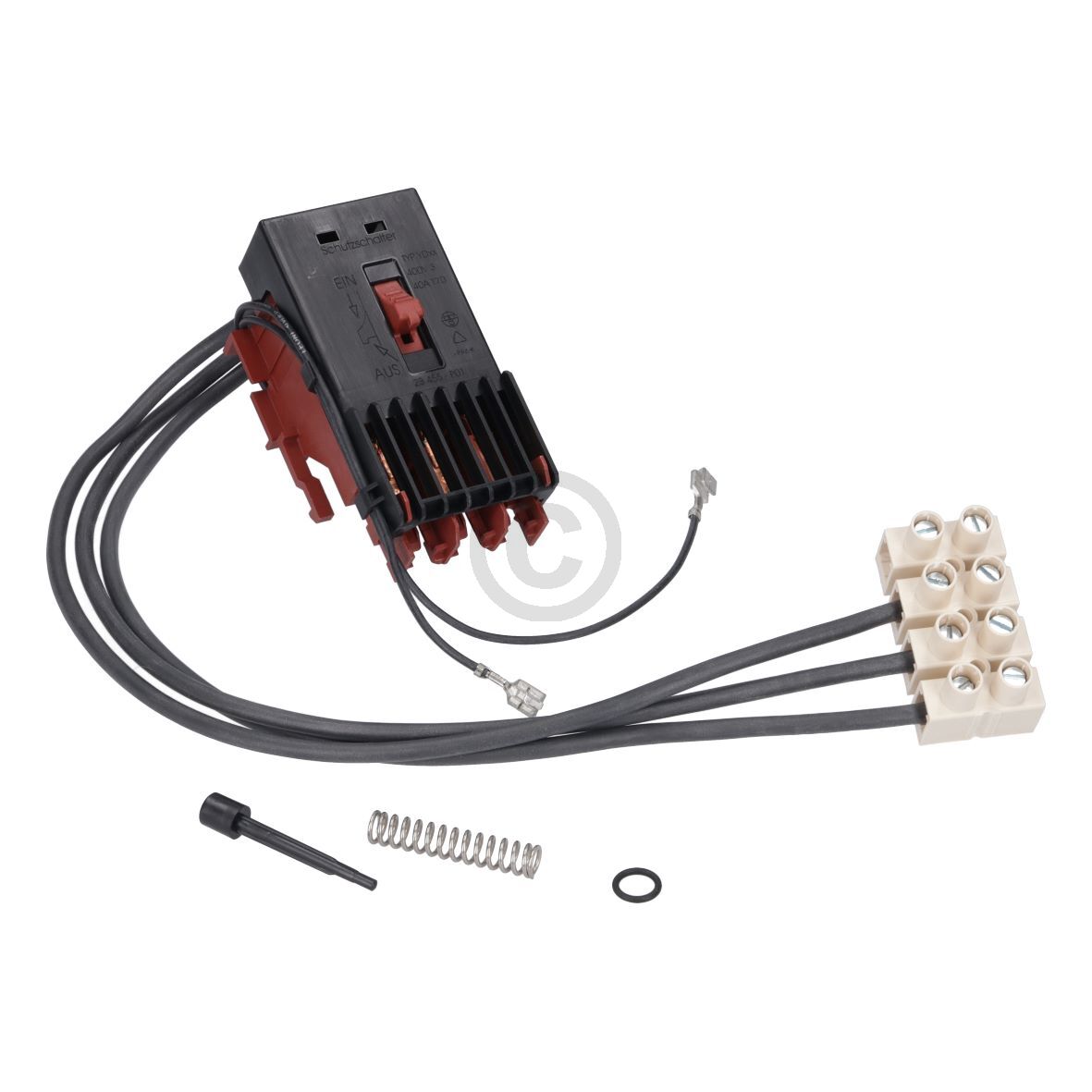

| Lieferumfang: | 1 x Begrenzer; 1 x Feder; 1 x Stößel; 1 x O-Ring-Dichtung |
| Aufdrucke: | 9000420540; F63208; KENDRION 50E03226A02V01; 400V/AC, 50Hz S2 100ms |
| Bemaßung-Messweise: | Angegebene Maße ohne Kabel; Kabellänge ohne Stecker: 405 mm |
